光源老化試驗機

產品概述

根據光源老化試驗要求而設計制造的專用成套試驗設備。本設備測試輸入電源采用穩壓電源，具36路獨立可調輸出，每路電源各分12組輸出，每路輸出獨立電壓調節、電壓指示；每組輸出獨立通電指示、工作狀態監控、工作時間指示；每組端口均由PLC通過控制軟件單獨設定及控制，用戶可根據實際需求獨立設置每組測試電源電壓、測試時間控制（開機時間、關機時間）、計數控制；可以設定多個通斷周期的工作及工作周期的時間設定；設備具有斷路檢測、短路檢測等故代檢測功能，并記錄保存故障原因、發生故障時間及已完成的試驗次數，同時依據不同的故障產生不同的聲光報警。提供多種燈具安裝平板、平臺、掛鉤及擋光隔板以適應多種不同燈具測試。

功能參數
一）測試室總體設計
1. 實試室凈空(長X寬X高)： 10000mmX9000mmX2500mm
2. 穩壓電源： 380V 60KW APS33060純凈穩壓電源 1臺
3. 變頻電源： 0-250±2V，47Hz~63Hz，10KVA，AFC11010
變頻電源 1臺
4. 輸出端口： 共分36路，每路12組輸出端口。
5. 測試室布置6個測試架，其中一個測試架采用變頻電源，一個測試架為大功率測試，其余4個測試架為普通小功率測試架。

二）燈具測試架：

1. 測試架數目：6個，每個6排，每排12組，共432組測試端口；其中E27燈座端口360組，E14端口36組，E40端口24組，B22端口12組。

2. 測試架尺寸：L6000mmXW600mmXH2000mm

3. 測試架型式：共三層，每層24組電源插座，層高400mm，臺板采用防火板。

4. 每路輸出獨立電壓調節、電壓指示；每組輸出獨立電流指示、工作狀態監控、工作時間指示。

1) 測試周期設定：0-1000000個。

2) 通電時間設定：0-99999999S（或H）。

3) 斷電時間設定：0-99999999S（或H）。

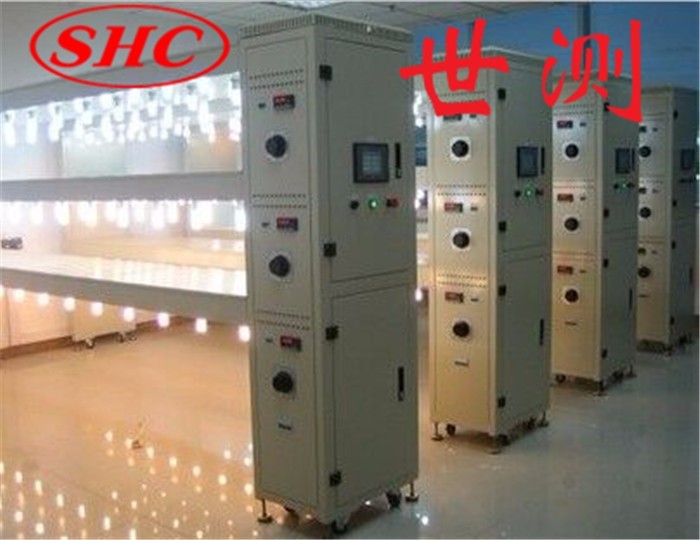

5. 每個測架側面安裝一個監控箱，可獨立調節每層十二個測試位的電壓，指示每個測試輸出的通斷電狀態及向PLC提供各組端口的工作狀態。

三）控制箱的控制功能：

1. 每個控制箱配三個調壓器，分別調節測試架每層的電壓，測試電壓表采用數顯電壓表，可設定電壓過低報報警、電壓過高報警。

2. 每層十二個測試位采用一個接觸器，通過控制接觸器，控制每組電源的通斷電。

3. 每個測試工位配一個電流監測器，當某個測試位有故障時，將其信號反饋給PLC。

4. 電流檢測器采用磁環感應線圈感應信號，信號線放大及光耦隔離后反饋給PLC，同時控制面板上的LED指示燈；每塊板12個測試位。

5. 控制系統的組成：三菱PLC+15cm觸摸屏。

6. 每個工位有兩個LED指示燈，正常測試時綠色指示燈亮，測試有故障時紅色指示燈燈亮。

7. 當同一路中某一個測試位有故障時，PLC記下該測試位的斷電時間，其它測試位繼續測試。

8. 控制系統組成：三菱PLC+三菱15cm觸摸屏。

9. 觸摸屏控制功能：

A、 控制界面按（主界面——每層的測試參數設定——每個測試位的工位狀態——每個工位的故障查詢）來分組頁面。

B、 設定和顯示各組輸出電源的通斷電時間。

C、 設定和顯示各組輸出電源的測試周期次數。

D、 顯示各測試位的當前狀態、故障報警、出現故障時間、故障原因及記錄試驗開始時間、終止時間。

E、 保存各測試位的測試數據。
