符合GB4706-2005標準的要求，適用細絲熱電偶和稍大于細絲熱電偶的結點焊接（≤Ф0．５mm）。本機為Ⅰ類電器，使用時注意電源線插座必須有接地極，保護焊接人員安全操作；焊接部分采用Ⅲ類結構，安全特低電壓供電，可以碰觸石墨電極和焊鉗，使操作人員非常安全。本機焊接成型的熱電偶結點呈球型，無氣孔和夾雜物、表面光滑、具有金屬光澤。經精心設計和實驗室使用驗證，證實本機牢固可靠、經濟實用。

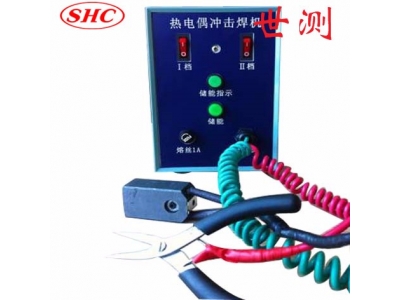

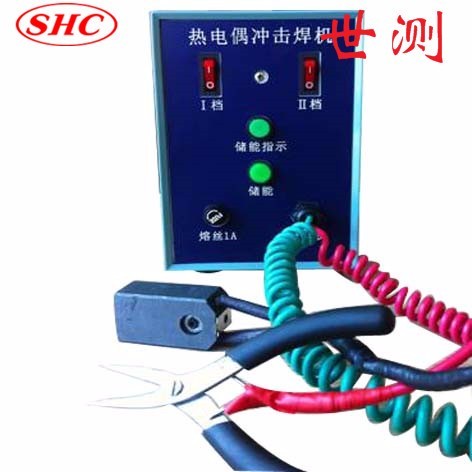

產品概述
符合GB4706-2005標準的要求，適用細絲熱電偶和稍大于細絲熱電偶的結點焊接（≤Ф0．５mm）。本機為Ⅰ類電器，使用時注意電源線插座必須有接地極，保護焊接人員安全操作；焊接部分采用Ⅲ類結構，安全特低電壓供電，可以碰觸石墨電極和焊鉗，使操作人員非常安全。本機焊接成型的熱電偶結點呈球型，無氣孔和夾雜物、表面光滑、具有金屬光澤。經精心設計和實驗室使用驗證，證實本機牢固可靠、經濟實用。
操作要點
將焊機放到工作臺面左側，在桌面上分開焊鉗和石墨電極，用一重物壓住石墨電極引線，使石墨電極任何一平面放平或?qū)⑹姌O用雙面膠粘在機箱上面；
插上電源插頭（220V±10%，50HZ，200VA），打開后部電源開關，此時可見到電源開關指示燈亮；
根據需要調節Ⅰ檔至Ⅱ檔，Φ0.25mm以下熱電偶絲焊接時或者想要焊接結點直徑小點,建議用Ⅰ檔,隨著熱電偶直徑加大,可選用Ⅰ檔+Ⅱ檔；
輕觸儲能開關，待儲能指示燈熄滅時完成儲能；
將熱電偶線護套用剝線鉗剝至約20mm，然后將金屬芯線用剝線鉗剝至約5mm長，并絞接二根芯線，將金屬部分夾到經過特殊處理的“焊鉗”上，絞接部分露出2至3mm；
，用手指抓住熱電偶線和焊鉗，使在焊鉗上露出的芯線垂直于石墨平面碰觸，聽到 “啪”清脆的一聲，焊接完成。再按一下儲能按鈕，為下一循環操作作好準備；
檢查焊點，要求焊點的直徑盡量小些，通常為熱電偶絲直徑的兩倍或稍大，結點呈球型，無氣孔和夾雜物、表面光滑、具有金屬光澤。
